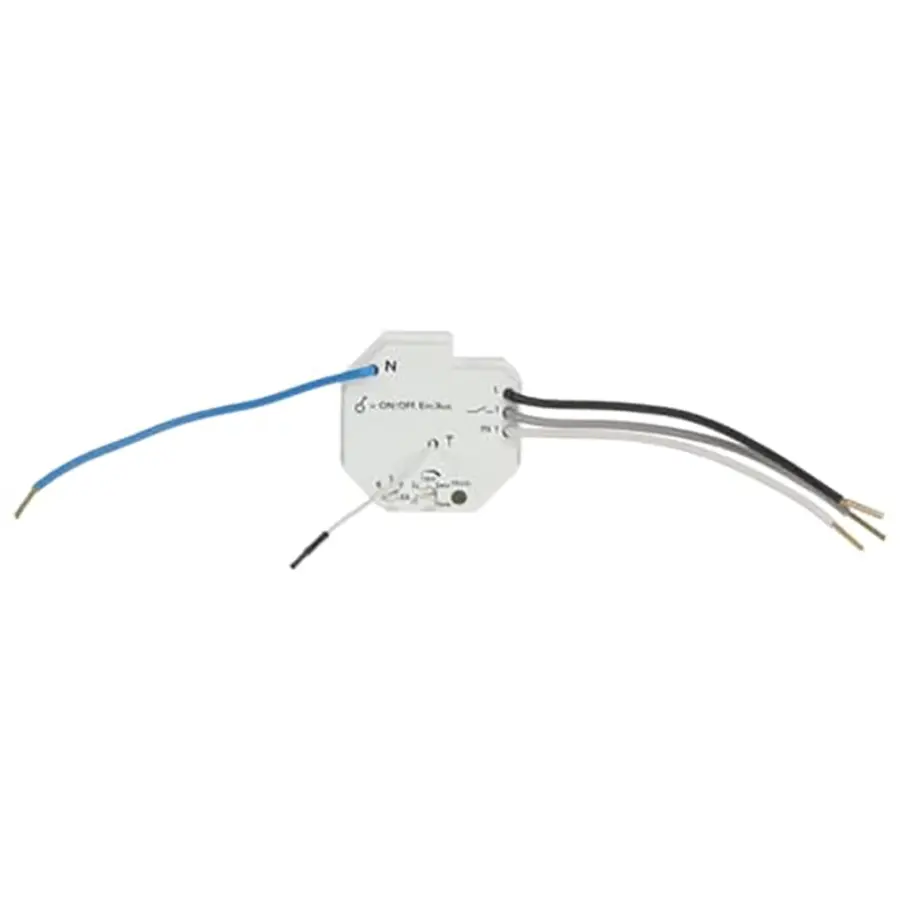

Schakelaktor WaveLINE, 1-voudig, met nevenpostingang, 6701-101
Voor het schakelen van elektrische verbruikers door middel van radiosignalen.
Functies via radiografie: AAN/UIT, tijdschakelaar en lichtscènesturing.
Functies via nevenpost: AAN/UIT, tijdschakelaar en radiografisch telegram versturen.
Bediening met conventionele impulsdrukker (2020 US, 2012/6 UK) mogelijk
Bediening van de nevenpost (via conventionele impulsdrukker) leidt tot het schakelen van de uitgang en het versturen van een radiografisch telegram.
Bediening van de nevenpost in de functie AAN/UIT: afwisselend versturen van een AAN/UIT-telegram.
Bediening van de nevenpost in de functie tijdschakelaar: versturen van een AAN/UIT-telegram.
Voor Busch-Wächter® WaveLINE.
Voor wandzender Waveline 6731-xxx, 6732-xxx en 6733-xxx.
Voor handzender WaveLINE 6780(-500).
Voor raammelder WaveLINE 6720-6x.
Voor universele melder WaveLINE 6721-xx.
Compatibel met WaveLINE-mediaconverter TP-RF 6770(-500).
Uitschakelvertraging: 5 s, 1-5-15 min. instelbaar.
Repeaterfunctie voor reikwijdtevergroting activeerbaar.
Voor universele aan- of inbouw.
3-draads aansluittechniek (nuldraad vereist).
Voor montage in (diepe) inbouwdozen volgens DIN 49073-1.
Aanstuurbaar via max. 32 zenderadressen.
Zend-/ontvangstfrequentie: 868 MHz.
Reikwijdte in het open veld: ca. 100 m.

Bedieningselementen: instelpotentiometer
Weergave-elementen: statusindicatie van de uitgang via led

Nominale spanning: 230 V~, +10 % / -10 %
Nominale frequentie: 50 Hz

Ingangen: 1
Afvraagspanning: 230 V~, korte impuls, L-draad
Uitgangen: 1 maakcontact (NO), potentiaalgebonden
Soort belasting: ohmse belasting
Nominale stroom: 10 A
Uitgangsspanning: 230 V~
Nominaal vermogen: 2300 W
Soort belasting: capacitief
Nominale stroom: 10 AX
Uitgangsspanning: 230 V~
Nominaal vermogen: 2300 VA
Soort belasting: inductief
Nominale stroom: 10 A, cos ?0,6
Uitgangsspanning: 230 V~
Nominaal vermogen: 2300 VA
Beschermingsgraad apparaat: IP 20
Temperatuurbereik apparaat: -20 °C tot 45 °C

Afmetingen (h x b x d): 47 mm x 48 mm x 22 mm
Inbouwdiepte: 25 mm

Busch-Jaeger Wave LINE radiofrequent ontvanger schakelmat., kunststof, wit, 3 commando's, 1 relais, beschermingsgraad (IP) IP20, geschikt voor schakelaar, halogeenvrij, in behuizing, kwaliteitsklasse thermoplast, modulatie FM, inbouw, oppervlaktebescherming geen (onbehandeld),
ETIM_EC_code: EC000436
Productklasse: Radiofrequent ontvanger schakelmat.

Technische specificaties

Aantal commando's: 3
Aantal relais: 1
Beschermingsgraad (IP): IP20
Codelengte (Bit): 0
Druktoetsenmodus: Nee
Geschikt voor dimmer: Nee
Geschikt voor jaloezie-/rolluikschakelaar: Nee
Geschikt voor jaloezieschakelaar: Nee
Geschikt voor pulsdrukker: Nee
Geschikt voor rolluikschakelaar: Nee
Geschikt voor schakelaar: Ja
Halogeenvrij: Ja
In behuizing: Ja
In buisvoetbehuizing: Nee
Kleur: Wit
Materiaal: Kunststof
Kwaliteitsklasse: Thermoplast
Met radiocodeerapparaat: Nee
Met radio-handzender: Nee
Met radioknop: Nee
Modulatie: FM
Montagewijze: Inbouw
Oppervlaktebescherming: Geen (onbehandeld)
Radiofrequentie: 868 MHz
Rollingcode-systeem: Nee
Schakelmodus: Ja
SMD-module/printplaat: Nee
Bevestigingswijze: Klauw-/schroefbevestiging
Stroomverzorging: 230 V AC
Uitvoering oppervlakte: Mat
Transparant: N

Montagewijze: Inbouw (stucwerk)
Kleur: Wit
Halogeenvrij: Ja
Oppervlaktebescherming: Geen (onbehandeld)
Aantal relais: 1
Geschikt voor schakelaar: Ja
Geschikt voor pulsdrukker: Ja
Kwaliteitsklasse: Thermoplast
Materiaal: Kunststof
Aantal commando's: 3
In behuizing: Ja
Druktoetsenmodus: Ja
Schakelmodus: Ja
RAL-nummer (vergelijkbaar): 9016
Uitvoering oppervlakte: Mat
Geschikt voor beschermingsgraad (IP): IP20
Met IFTTT ondersteuning: Nee
Compatible met Apple HomeKit: Nee
Compatible met Google Assistant: Nee
Compatible met Amazon Alexa: Nee
